概述

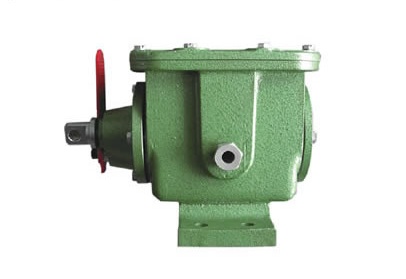

    在皮带出现由于撕裂、戳穿、交界处损坏或锐利物凸出皮带时，撕裂开关能给监视人员提供报警信号或关掉输送机。

    撕裂开关成对安装在皮带两侧，由两段乙烯外套的航空钢丝绳连接起来。绳的一端永久固定在支撑托架上，另一端连接在撕裂开关的拉环上。两段线绳在皮带下面行程里一个闭合的回路，当物体或撕裂的皮带悬吊下来、扫落一条或两条线绳时，即探测出故障。因为线绳的受力作用下，它把拉环轴向外拉出却使自销手柄向上弹起，此时机内两个微动快关发出报警或关掉输送机。故障排除后将自销手柄往下按，是机内的凸轮轴复位待开机。

    二、特点

    •结构简单、牢固，不需维护。

    •带防腐层的铸铝外壳。

    •重载微型开关触点。

    •作用力只需0.9kg即可触发开关。

    三、技术参数

    •-B型，2个进口欧姆龙微动开关，

    •壳体防尘、防雨、适合室内外安装；

    •一常开、一常闭、配用四芯电缆、长1.5m，线色红兰为常开、黑白为常闭；

    •开关额定值为20A、125,250V或480VAC。

    •开关可根据需要接成常开或常闭形式。

    四、安装与调试

    •撕裂开关设置在受料段胶带下缓冲托辊之间。

    •按上安装支架和撕裂开关，撕裂开关的拉环要与胶带边缘同高，若高度不够可在支架下加上垫铁或槽钢，测好高度后再把支架与支座焊牢。

    •挂上拦索：一端穿过撕裂开关的拉环用索扣扣死，另一端穿过对方撕裂开关支架中间的圆孔待用。

    •安装好二只撕裂开关和挂两条缆索。再加30度弯角处把两条拦索扣在一起，但不能扣死要活动。

    •收紧双方支架中间孔内的拦索然后扣死索扣。

    •拦索的松紧：一般作用在0.9kg即可触发开关为宜。

    •胶带在荷载下沉时要与缆绳保持5mm-10mm即可。
