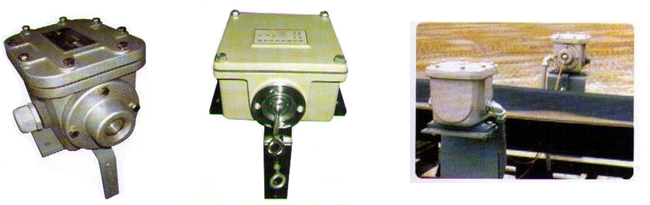

1、概述

防偏开关用于皮带跑偏检测可固定在输送机纵梁和顶部或底部，通常安装在皮带两端距头部或尾部滚筒0.3到2米的地方，距皮带边缘25—75mm的地方。 皮带跑偏后，迫使动作臂偏离，触动报警微动开关。如果继续偏离到停机触点，出动另一组触点，输送机就会保护性停机。
2、特点
A、通用的安装设计可使防偏开关随意安装在输送机纵梁顶部或底部
B、坚固的铸铝外壳，防护标准NEMA4。特殊的环境可选特殊的表面处理
C、整体式盖板易于接线及调整不需拆除动作杆就可拆除掉盖板
3、技术规格：
型号：ROS-2D
动作杆轴承额定转速5000转/分，适用皮带速度可达6.35米/秒
法向报警角度：在偏离垂直22.5°方向内可调
法向夹角为10°时报警点动作，法向夹角为20°时停机触点动作
开关触点额定值：2个SPDT，10A/500V，供报警及停机用
外壳：铸铝防风外壳，防护等级NEMA4
重量：4.3Kg
作用力：5磅
导线开孔“3/4″-14NPT
4、应用范围
常规皮带输送机
索道支撑输送机
裙边皮带输送机
轮船装卸系统
重型限位开关

二、SPS—2D型胶带输送机拉线开关—事故急停

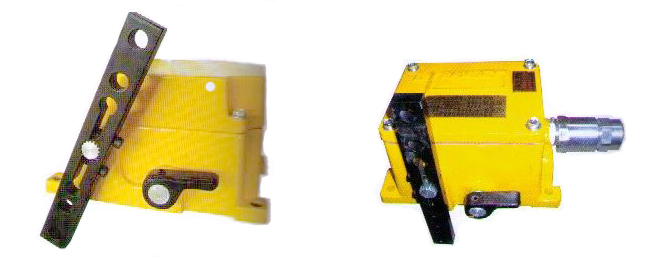

SPS-2D-Ⅰ 普通拉线开关                                   SPS-2D-Ⅱ   防爆拉线开关

1、概述
SPS—2D型拉线开关用于皮带机的紧急停机，钢丝绳一端固定在一个固定的吊环上，另一端固定在开关臂杆上，开关到固定端的距离通常不超过30米，两开关之间的距离通常不超过60米，向上或向下拉动的力促使臂杆转动到了报警位置，触动微动开关并锁定直到人工手动复位。
2、特点
A、拉线开关是双向触动的，既可安装在输送机中间的位置，也可安装在其两端。
B、通用的安装设计使拉线开关既可安装在输送机纵梁顶部，也可安装在其两侧。
C、坚固的铸铝外壳，防护等级为NEMA4，特殊的环境可选择特殊的表面处理。
D、整体式盖板使得接线及开关调整方便简单，而不用拆卸，开关结构件设计紧凑。
E、醒目的黑色臂杆衬托黄色或白色壳体，易于辨别报警或正常状态。
3、技术规格
A、型号：SPS-2D
B、开关额定值：SPDT开关，10A/500V
C、壳体：铸铝防风雨外壳
D、锁定角度：20
E、操作力：3—8Kg
F、开关间最大距离：48米（水平）、36米（倾斜），每3米缆绳有一支撑
G、导线开口：二个，螺丝孔3/4″-14NPT
4、应用范围
A、常规皮带输送机
B、索道支撑输送机
C、裙边皮带输送机
D、轮船装卸系统
E、斗式提升机
F、包装生产线
G、堆/取料机系统、起重机、挖掘机

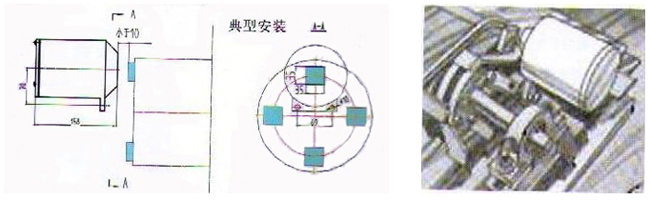

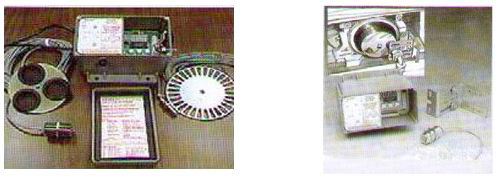

三、60—23P型速度开关——断带、打滑、超速保护

1、概述
60-23P型欠速开关是一种费用低、可靠性强，对轴转速及其它旋转装置简单通用的监测装置。
2、特点
A、欠速开关放置在防风雨的密封、抗腐蚀外壳内，允许暴露在恶劣环境中工作。
B、非接触接近探测器，寿命长、维护费用低，两螺栓固定，确保安装简单。
C、两螺栓固定、确保安装简单一体化结构，集中的控制装置，设定或故障检修简单，无运动部件，无磨损、安全寿命长
D、启动延迟——旋转设备起动过程中尚未达到工作速度时，10秒钟延迟报警
E、延迟报警——当速度下降到可调节设置点以下延时报警
3、技术规格
A、电压：110/220VAC，±15%
B、响应频率：47-62HZ
C、工作温度范围：-20℃到+65℃
D、报警触点：2个（一个常开，一个常闭）
E、操作范围：60-600脉冲/分
F、从传感器到铁类元件最远：10mm
G、外壳：铸铝防风雨外壳，防腐蚀
4、应用范围
A、常规皮带输送机裙边皮带输送机
B、所有轴类转速检测
C、所有往复式运动机构检测
D、轮船装卸系统
E、斗式提升机
F、包装生产线
G、堆/取料机系统、起重机、挖掘机

四、DB—100型撕裂开关——皮带撕裂、戳破、胶结处损坏保护

DB-100-Ⅰ  普通撕裂开关           DB-100-Ⅱ 防爆撕裂开关

1、概述
皮带损坏的早期报警
DB-100型撕裂开关在皮带出现撕裂、戳破、绞结损坏或锐利物凸出皮带时，能给监视人员提供报警信号或关掉输送机。

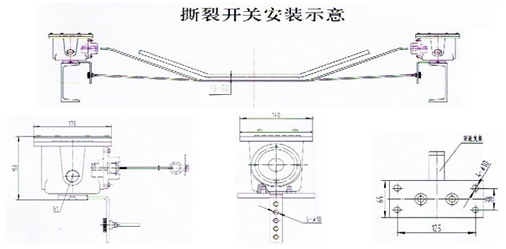

撕裂开关成对安装在皮带的两侧，由两段乙烯外套的钢丝绳连接起来，绳的一端永久固定在支撑托架上，另一端连接在撕裂开关上的一个弹簧球上，两段线绳在皮带下面形成一个闭合回路。
当物体或撕裂的皮带悬吊下来，扫落一条或两条线绳时，即探测出故障。因为线绳的脱离，它把弹簧球拉出底座，引起两个微动开关发出报警或关掉输送机。
2、特点
A、结构简单牢固、不需维护；
B、铸铝外壳带防护层；
C、整体式盖板，易于接线；
D、大容量微型触点；
E、作用力只需0—0.9kg即可触发开关。
3、技术规格
A、2个SP/DT微型开关，NEMA4壳体。
B、1″NPT导线开口（或两个）。
C、外部零件用不锈钢制作
D、开关额定值为20A/125，250或480V交流
E、开关可据需要接成常开或常闭形式
4、应用范围
A、常规皮带输送机
B、索道支撑输送机
C、裙边皮带输送机
D、轮船装卸系统
E、重型限位开关

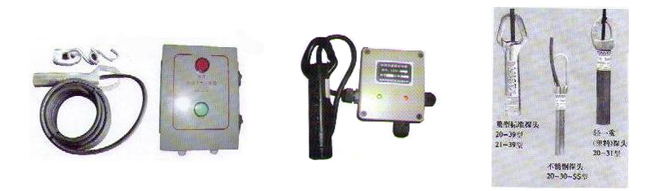

五、20-39型倾斜开关----用于料流检测、料位检测和保护

20-39-Ⅰ 普通倾斜开关                           20-39-Ⅱ 防爆倾斜开关

1、概述

倾斜开关可单独使用，也可配合控制装置使用，标准的控制装置，外壳防护等级为NEMA4X。前面板有指示灯，绿灯为正常，红灯为报警。控制装置中。0—10秒的可调时间延时线路能避免倾斜开关因瞬间倾斜引起的误动作。控制装置中有一跳接线，允许将开关垂直或倾斜状态定为正常状态。两个常开常闭输出触点用于连接外部报警或控制。线路电源中断会引起继电器动作。

2、特点

坚固、抗腐蚀、安装简便、控制装置为印制电路板结构。可调延时，防止误动作。标准外壳20-43型-/ExAlx  20-38型-Ⅱ类所有探头均配有安装附件。其性能已被世界上成千上万的应用实例所证实。

1）  技术规格

额定触点：（20-/41型）110VAC/4A（其他探24VI） C/1A非感负载

额定温度：标准（-30摄氏度）-（+85摄氏度）；-25度F+180度F特殊日80摄氏度-200摄氏度：（20-      39C系列）

2）  应用范围

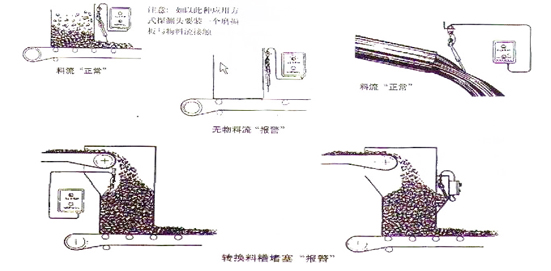

散装物料运输的溜槽或转接处

输送机皮带跑偏检测

翻车机卸料探测

皮带机或震动给料机缺料/无料检测

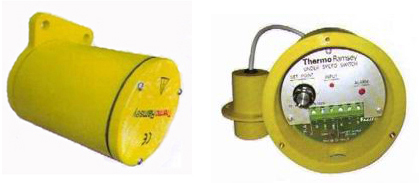

六、60—22型速度监控器----速度检测、保护
1、概述
60—22型速度监控器是一种可靠性强，对轴转速及其他旋转装置速度的监测装置，可应用于轴转速的实时监控，也可用语皮带机的打滑或超速检测。带数字显示和4—20mA信号输出及报警输出。
2、特点
A、 监控器放置在防风雨的、抗腐蚀的铸铝壳 内，允许暴露在恶劣环境中工作。
B、非接触接近探测器，寿命长，维护费用低，也可选用轴联式。
C、两螺栓固定，确保安装简单一体化结构，集中的控制装置，设定或故障检修简单无运动部件、无磨损、安全寿命长。
D、可设定速度报警点和启动延迟报警。
3、技术规格
A、电压：110/220VAC，+15%
B、响应频率：47—62Hz
C、工作温度范围：-20到+65摄氏度
D、输出：模拟信号4—20mA，2个报警触点（一个常开，一个常闭）
E、报警触电容量：120VAC   2A，无感应负载
F、操作范围：60/600 脉冲/分
G、从传感器到铁类元件最远：10mm
4、应用范围
A、所有轴类转速检测
B、所有往复式运动机构检测
C、常规皮带输送机，斗式提升机
D、往复式输送机，板式给料输送机
E、包装生产线
F、堆料/取料系统，起重机，挖掘机
G、轮船装卸系统
