PLX动态循环链码校验装置是安装在电子皮带秤的正上方，对电子皮带秤进行动态校验的设备，因其占用空间小、费用低、校准精度高而被广泛应用在电力、冶金、码头、建材、煤矿等行业。

循环链码装置操作简单，自动化程度高，既可自动运行又可手动运行。检测数据可直接进入仪表和计算机，不需中间环节，直接得出校验数据，与皮带秤联网自动修改皮带秤参数，极为方便。本设计在循环校验链码中处于领先水平，真正实现了整个系统的自动校验。

自动循环链码

工作原理：

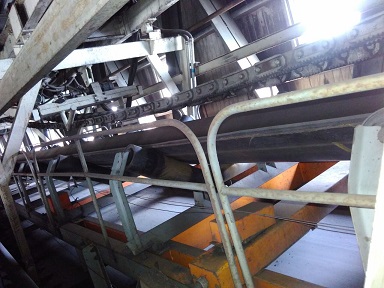

PLXII型动态循环链码校验装置安装在电子皮带秤现场附近，位于电子皮带秤秤体处的输送机上方。使用过程中，链码圈通过电动推杆的运动搭压在皮带上，链码圈随皮带平稳运转。当链码圈转动一圈时，作用在皮带秤上的重量就是链码圈的标准重量，当链码圈不停转动N圈时，仪表通过测速传感器的信号传递得出作用在皮带秤上的重量为：圈数X标准重量。皮带秤仪表显示值应以本仪表示值为准进行调整，从而实现皮带秤的动态模拟负载试验。

设备组成:

主要由循环输送机，标准链码，校验显示仪表，升降系统，测速传感器，电控系统等组成。

系统特点：

◆ 链码随皮带同步运行，可近似模拟物料的输送特点，与实际运行状况的相似性,使得校验更直观可靠；

◆ 动态链码的收放或升降均由电控系统自动操作，根据用户需要，可设远方输出接点，供程控室远程校验；

◆ 校验过程中,校验仪表可显示标定值，并可将数据远传至集控室,以方便用户核校当前电子皮带秤计量的精度；

◆ 校验过程方便快捷，自动化程度高，省时省力，准确可靠；

主要技术参数：

链码单位重量(kg/m)：5、10、15、20、30、40、50、65、80、100、120、140、160、180、200

链码精度：M11级

系统精度：±0.1%

校验皮带秤容量：1-10000t/h

适用输送带宽度：500-2200mm

总功率：4Kw

仪表输出接口（可选）：RS232/485，4-20mA
