产品介绍：

在不断引进国外先进技术及结合国内电力、冶金、煤炭工业的工况条件，生产SWXP皮带系列采样机，该系列产品采用程序控制器PLC，增强了各单元之间的协调性，采样装置可以根据不同的工况环境进行合理的配置与组合，采样次数、采样量连续可调，报警监测系统完善，整个系统结构紧凑、安装方便，适用于各种工况的现场。

采样系统符合GB475-1996《商品煤样采取方法》，GB474-1996《煤样的制备方法》，ISO1998-1975《硬煤－采样》，美国ASTM等标准要求。

拉姆齐公司采样装置提供标准型采样设备。除了初级采样头之外，其它设备均已在公司内部组装连接完毕，至用户现场后只需将本装置吊装固定在混凝土基础上即可，安装简单，可减少大量安装费用；单元式采样装置和SWAX刮板采样机可安装在输送机的任何位置，不需要额外的转运塔和昂贵的采样塔，使用维护方便。

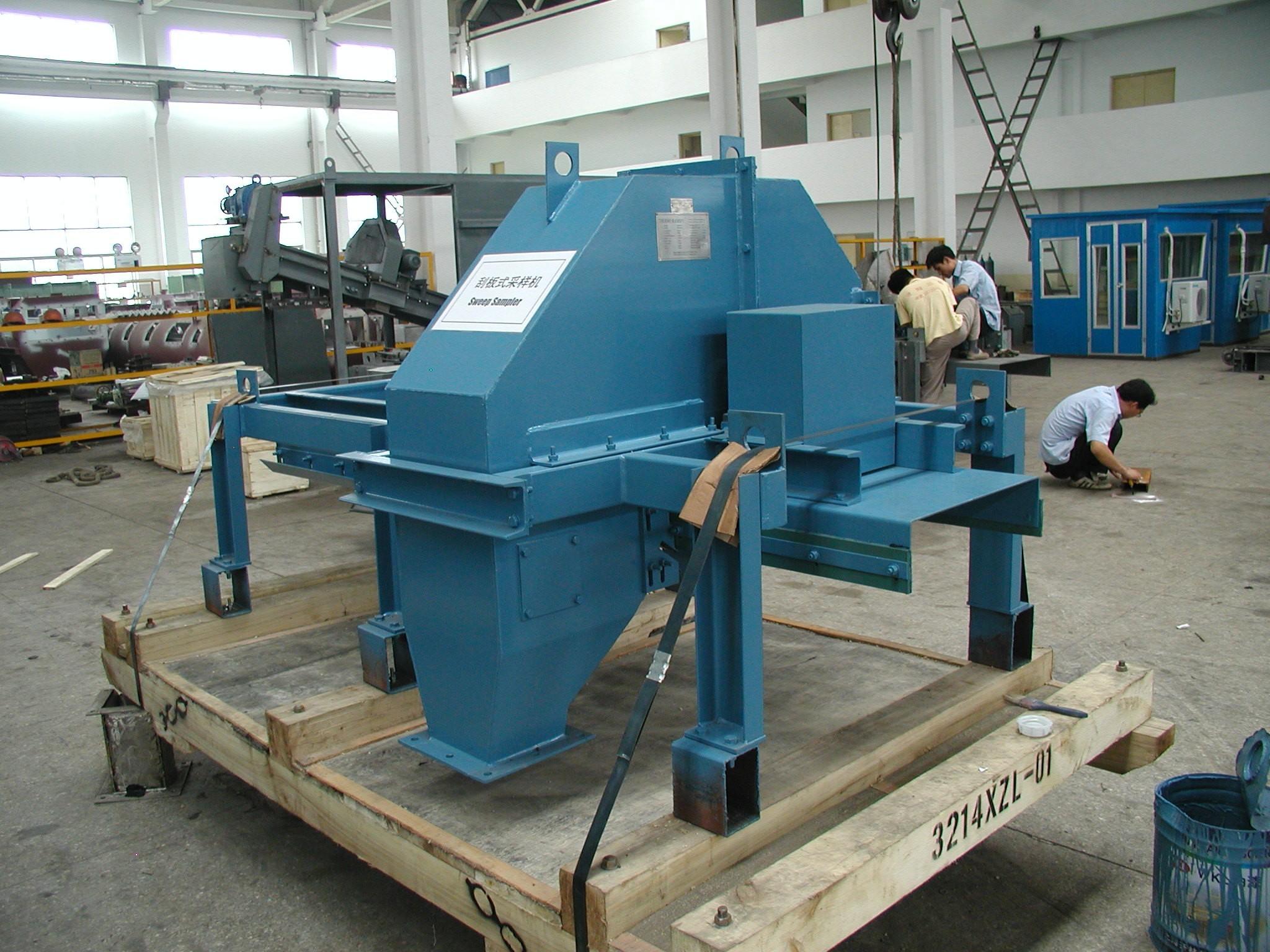

☆初级采样机：

皮带中部采样机安装在运输皮带上部，工作时旋转切割器进行全断面取样，子样进入下一级给料设备。切割器工作间隔可调，底部装有可调钢丝刷，保证既能全断面取样又不损伤皮带。主要构成有：电机减速器、轴系、采样切割器、非接触式开关、钢框架组成。

皮带中部采样机特点：

      ◆ 设计紧凑，适于低空间安装

      ◆ 安装方便可直接安装运输机上

      ◆ 采样机上配有衬板，可防止物料的撒落

      ◆ 非接触式开关控制、安全可靠

      ◆ 可调钢刷结构，保证既能全断面采样，又不损伤皮带。

      ◆ 高精度平衡称重，可消除偏心负载

皮带中部采样机系统构成及原理：

按照设定的时间间隔，SWAX型采样头旋转一周，从运动的皮带输送机上取得了一个完整的横截面的样品。样品直接通过斜槽落入初级皮带给料机，将物料送入破碎机，破碎机将物料破碎到所要求的粒度，且不损失物料水份，再由缩分器缩分样品。可以选择不同的采样机以满足每一种采样的要求。最后样品被收集到防水、防尘的容器中。采样系统中的余料返回到主物料流中，根据需要可以选择几种方式：自由落下，螺旋输送机，圆管带式输送机或斗式提升机。

皮带中部采样机功能与特点:

◆ 自动（PLC程序)控制，操作简便       ◆ 破碎粒度均匀，子样代表性强

◆ 单位时间采样次数，采样量连续可调    ◆ 系统全密封设计，无物料抛洒，水份损失少

◆ 安装方便，无需转载点                ◆ 故障报警连锁，视屏监控，远程控制

皮带中部采样机 性能参数:

◆ 适用带宽：500mm～2200mm

◆ 适用带速：0.5m/s～4m/s

◆ 采样间隔：5s～600s(可调)

◆ 进料粒度：≤250mm

◆ 出料粒度：≤3mm

◆ 缩分比：1:10～1:100(可调)

◆ 子样收集罐：20KG不锈钢罐6只

☆破碎机

破碎机采用当前国际上最流行的JEFFREY的MINIMILL环锤破碎机，为最先进的全断面锤式破碎方式，破碎比大，从进料150mm到出料3mm以下，工作腔不堵塞，在破碎机入口处装有自动疏通机械手装置，最大限度防止堵塞，破碎机锤头有两个工作面可以使用，大大提高锤头的使用寿命。

☆   缩分器

缩分器的功能是将破碎后的煤样进行二次采样，该装置自动精度高，循环时间短，缩分比可调，切割缩分可达45次/分钟。
